Вирізані вікна — це ефективний спосіб відкрити частину внутрішнього вмісту книги. Ми пропонуємо два варіанти вирізання:
-
Стандартне вирізання (90°) — ніж ріже перпендикулярно до поверхні обкладинки (прямий вертикальний край).
-
Вирізання під кутом (45°) — ніж ріже під кутом, створюючи декоративний скіс навколо отвору.
1. Що буде видно крізь вікно?
Те, що стає видимим, залежить від типу палітурки.
-
Тверда палітурка (клейова / шита)
- Підготуйте дизайн форзаца так, щоб видима графіка була правильно розташована в зоні вікна.
-
Тверда палітурка Wire-O
- Перша сторінка книжкового блоку має містити відповідну графіку в зоні висічки.
ВАЖЛИВО: Для твердих палітурок максимальна загальна товщина книги становить 50 мм.
2. Як підготувати файли

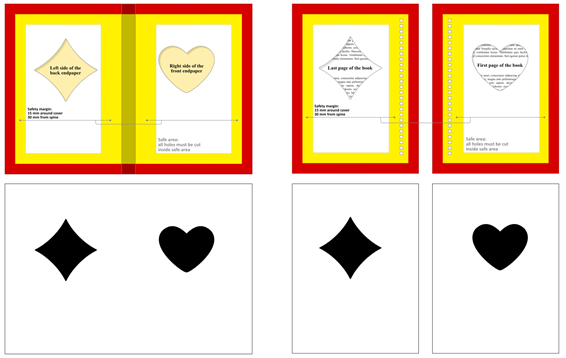

Щоб точно створити отвір, надайте файл PDF, що містить 3 сторінки:
Сторінка 1: графіка обкладинки для друку.
Сторінка 2: файл попереднього перегляду (графіка обкладинки + накладений контур висічки) для перевірки розташування.
Сторінка 3: лише маска висічки (векторна форма, бажано із заливкою, без графіки обкладинки).
3. Безпечні відступи
Ріжучий ніж потребує достатнього робочого простору й не може різати занадто близько до країв. Мінімальні відстані:
-
Від корінця: щонайменше 30 мм.
-
Від усіх інших країв: щонайменше 15 мм.
4. Обмеження форми
Можна вирізати майже будь-яку форму, але існують фізичні обмеження, пов'язані з ріжучим ножем.
Стандартне вирізання (90°) – рекомендовано:
-
Мінімальний гострий кут: 20°.
-
Мінімальний радіус кривої: 3 мм.
-
Мінімальна відстань між лініями різу: 3 мм.
Вирізання під кутом (45°) – рекомендовано:
-
Мінімальний гострий кут: 40°.
-
Мінімальний радіус кривої: 5 мм.
-
Мінімальна відстань між лініями різу: 7 мм.
-
Важливо: У цьому варіанті край маски визначає внутрішній край вікна. Видимий отвір на поверхні обкладинки буде ширшим через скіс.
Вимога для обох методів: Форма висічки має містити принаймні одну пряму лінію або плавну криву мінімальною довжиною 5 мм. Це необхідно для точки входу ножа.
5. Допуск приводки
Під час палітурних процесів, таких як монтаж палітурного матеріалу на картон і вставлення книжкового блоку в палітурку, можуть виникати невеликі зміщення.
-
Допуск: до 2 мм.
-
Важливо: Не проектуйте ліній, які мають ідеально збігатися між обкладинкою та видимим крізь вікно вмістом. Через виробничі допуски ці елементи можуть не зійтися точно й виглядати візуально неправильно.
